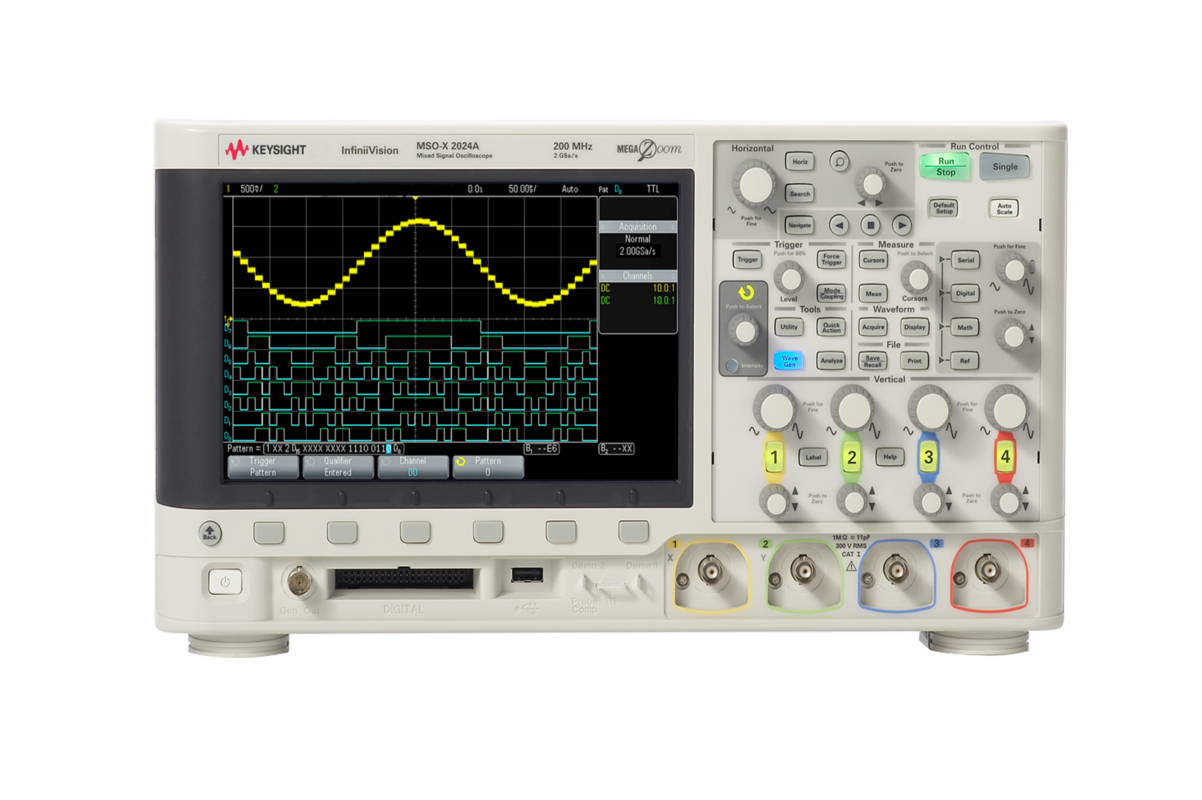

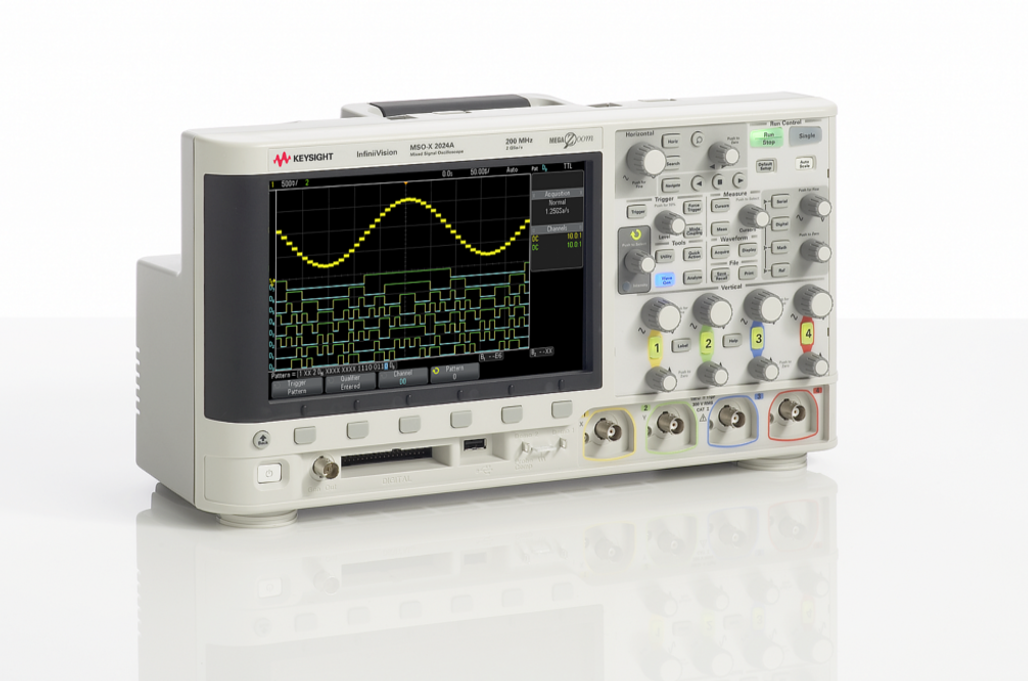

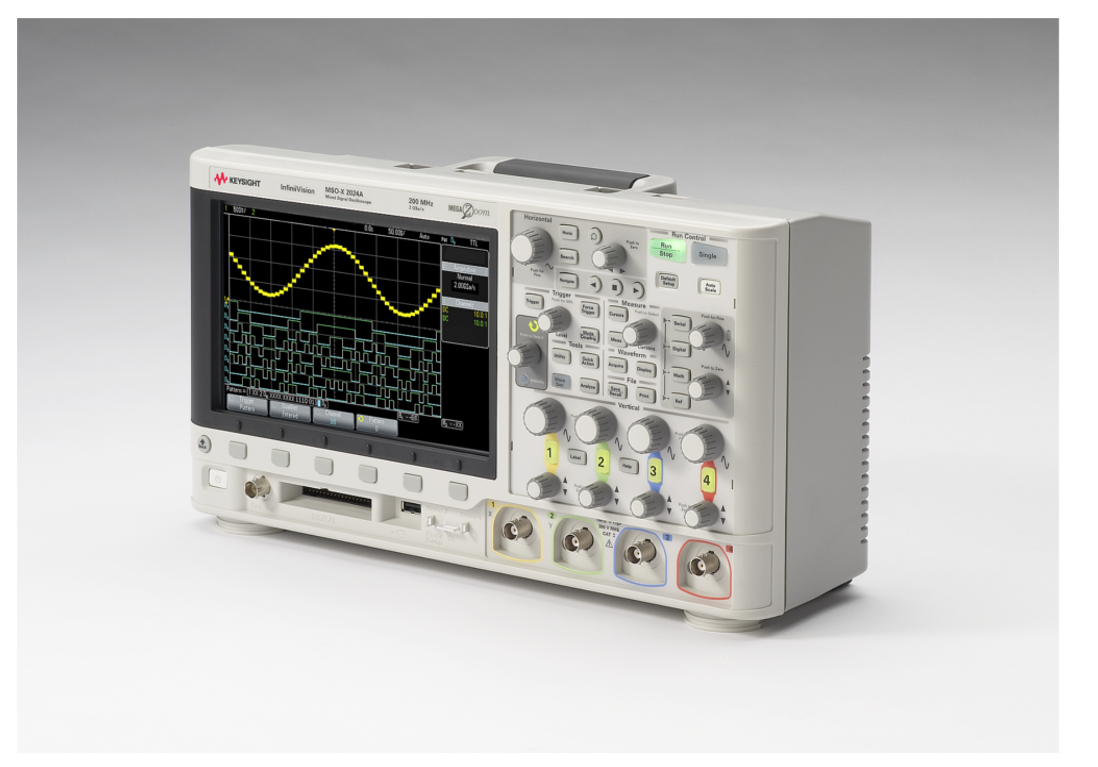

Осциллограф смешанных сигналов Keysight (Agilent) MSOX2024A

Осциллограф смешанных сигналов Keysight (Agilent) MSOX2024A

Госреестр
Рейтинг:
255 093 руб.
  • Оплата
  • Доставка
Поделиться
Госреестр Да
Серия InfiniiVision 2000X
Кол-во каналов 4
Цифровые каналы Есть
Объем памяти 1 Мвыб
Полоса пропускания, МГЦ 200
  • Описание
  • Характеристики
  • Файлы
  • Аксессуары
  • Дополнительные опции

Основные возможности и технические характеристики

  • Полоса пропускания 200 МГц
  • 4 аналоговых и 8 цифровых каналов
  • WVGA-дисплей с диагональю 8,5 дюймов (21,6 см)
  • Объем памяти до 1 Мвыб.
  • Скорость обновления сигналов на экране 50 000 осциллограмм/с
  • Расширение измерительных возможностей: добавление генератора сигналов стандартной формы WaveGen с диапазоном частот 20 МГц, 3-разрядного вольтметра, запуска по сигналам и анализа сигналов последовательных шин, сегментированной памяти и тестирования по маске
  • Бесплатный комплект учебных материалов

Комплектация

  • Стандартный срок гарантии 5 лет (90 дней для несерийных принадлежностей)
  • Функция безопасного удаления данных в стандартной комплектации

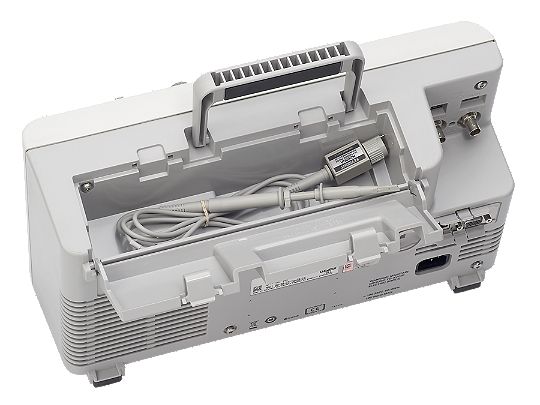

  • Пассивный пробник N2863B, 300 МГц, 10:1 (по одному на каждый канал)

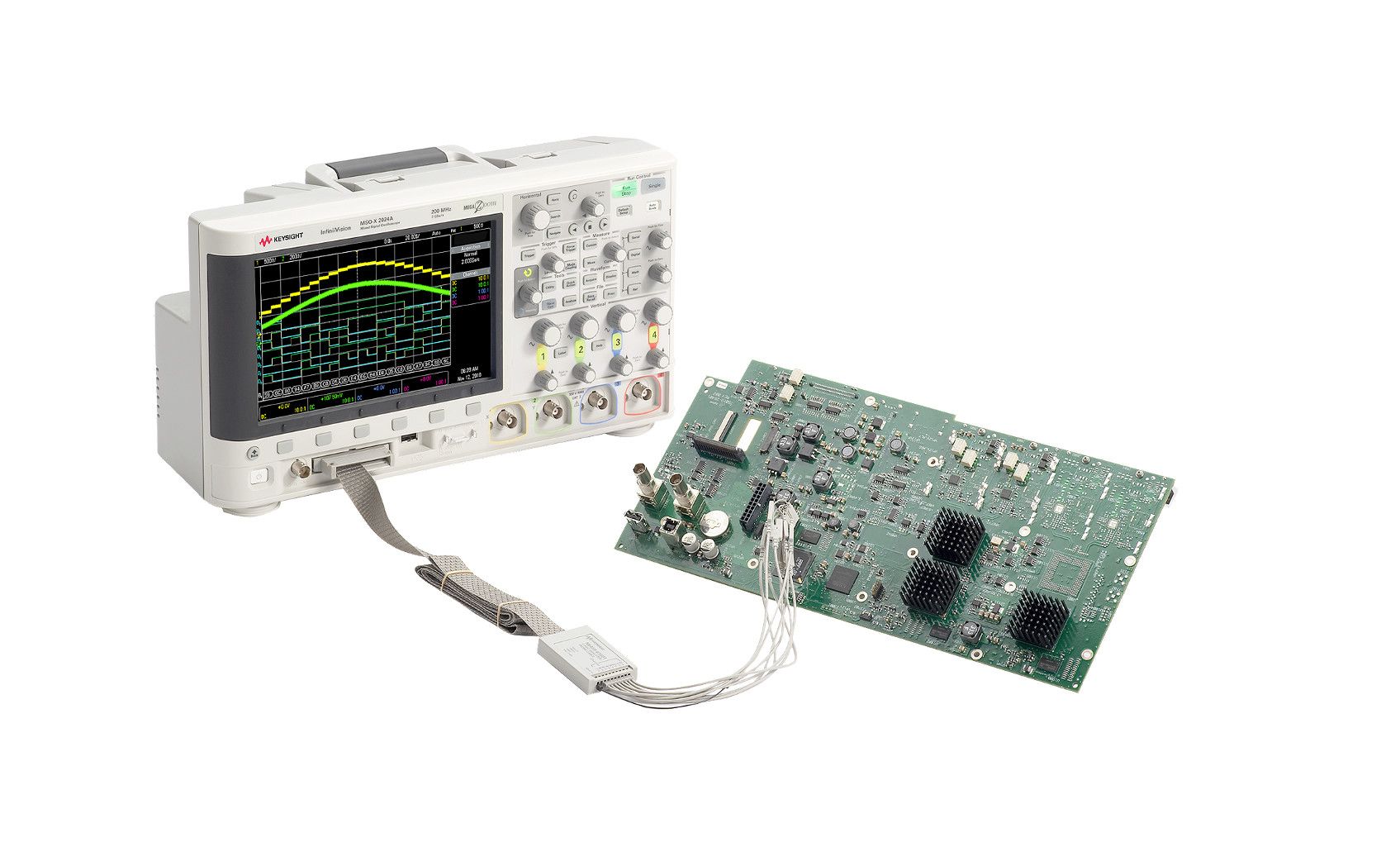

  • 8-канальный логический пробник N6459-60001 и комплект принадлежностей
  • Встроенная справочная система на русском языке
  • Сертификат калибровки
  • Компакт-диск с документацией
  • Графический интерфейс пользователя на русском языке
  • Кабель питания


Модель DSOX200xA MSOX200xA DSOX201xA MSOX201xA DSOX202xA MSOX202xA
Число каналов DSOX2002A: 2 DSOX2004A: 4 MSOX2002A: 2+8 MSOX2004A: 4+8 DSOX2012A: 2 DSOX2014A: 4 MSOX2012A: 2+8 MSOX2014A: 4+8 DSOX2022A: 2 DSOX2024A: 4 MSOX2022A: 2+8 MSOX2024A: 4+8
Осциллографические (аналоговые) каналы
Полоса пропускания 70 МГц 100 МГц 200 МГц
Макс. частота дискретизации (все каналы/половина каналов) 1 Гвыб/с/2 Гвыб/с 1 Гвыб/с/2 Гвыб/с 1 Гвыб/с/2 Гвыб/с
Макс. входное напряжение CAT I: 300 В (СКЗ), 400 В (пик.), перенапряжение 1,6 кВ (пик); CAT II: 300 В (СКЗ), 400 В (пик.); c пробниками N2862A, N2863A: N2890A: 300 В (СКЗ)
Разрешение 8 бит 8 бит 8 бит
Режим высокого разрешения 2000Х: 12 бит, когда ≥ 20 мкс/дел
Коэффициенты отклонения от 2 мВ/дел до 5 В/дел от 2 мВ/дел до 5 В/дел от 2 мВ/дел до 5 В/дел
Макс. глубина памяти 2000Х: 100 Квыб
Коэффициенты развёртки от 5 нс/дел до 50 с/дел от 5 нс/дел до 50 с/дел от 2 нс/дел до 50 с/дел
Обнаружение пиков 500 пс 500 пс 500 пс
Цифровые каналы (анализ временных диаграмм) (опция DSOX2MSO или DSOX3MSO)
Макс. частота дискретизации 1 Гвыб/с 1 Гвыб/с 1 Гвыб/с
Макс. глубина памяти 1 Мвыб (станд.), 2 Мвыб с опцией DSOX3MEMUP (только цифровые каналы); 500 Квыб (аналоговые и цифровые каналы)
Пороговые уровни устанавливаются на группу из 8 каналов: ТТЛ (+1,4 В), 5 В КМОП (+2,5 В), ЭСЛ (–1,3 В), определяемые пользователем
Мин. обнаруживаемый глитч 5 нс 5 нс 5 нс
Система запуска
Источники каждый аналоговый канал, каждый цифровой канал, сеть, внешний, генератор WaveGen
Виды запуска 2000Х: принудительный, по перепаду, длительности импульса, кодовому слову, видеосигналу
Связь по входу сигнала запуска AC (связь по переменному току (~ 10 Гц), DC (связь по постоянному току), Noise Rej (подавление шумов), HF Reject (подавление ВЧ помех) (~ 50 кГц), LF Reject (подавление НЧ помех) (~ 50 кГц)
Измерения
Автоматические параметры напряжения: размах, мин. значение, макс. значение, амплитуда, уровень основания, уровень вершины, выброс до фронта, выброс за фронтом, среднее значение за N циклов, среднее значение по всем отображаемым точкам, СКЗ за N циклов, СКЗ по всем отображаемым точкам, истинное СКЗ за N циклов, истинное СКЗ по всем отображаемым точкам, коэффициент RMS1/RMS2; временные параметры: частота повторения, период повторения, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, коэффициент заполнения, длительность фронта, длительность среза, задержка, фаза, значение времени, соответствующее максимуму, значение времени, соответствующее минимуму подсчёт: число положительных/отрицательных импульсов, число положительных/отрицательных перепадов,
Частотомер (только 3000Х) Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Измерение частоты до значения полосы пропускания осциллографа.
Курсоры Автоматический или ручной отсчёт значений: T, 1/T, V/X, 1/X, Y)
Математические функции
Источники 2000Х: аналоговые каналы 1 и 2, 3 и 4
Операторы Сложение, вычитание, умножение, БПФ
БПФ Виды весовых функций: прямоугольная, плоской вершины, Хэннинга, Блэкмана-Харриса
Встроенный генератор функций/сигналов произвольной формы (опция DSOX2WAVEGEN или DSOX3WAVEGEN)
Формы сигналов Встроенный генератор функций обеспечивает генерацию следующих сигналов: синусоидальный, прямоугольный, пилообразный, импульсный, напряжение постоянного тока, sin(x)/x, с экспоненциальным фронтом/срезом, кардиосигнал, колоколообразный импульс и шум.
Диапазон частот от 0,1 Гц до 20 МГц (синусоидальный, шум), от 0,1 Гц до 10 МГц (прямоугольный, импульсный), от 0,1 Гц до 5 МГц (с экспоненциальным фронтом/срезом, колоколообразный импульс), от 0,1 Гц до 200 кГц (пилообразный, треугольный, кардиосигнал)
Сигналы произвольной формы глубина памяти сигнала: от 1 до 8К точек; разрешение по амплитуде 10 бит; частота повторения: от 0,1 Гц до 12 МГц; частота дискретизации: 100 Мвыб/c; полоса фильтра: 20 МГц; амплитуда: от 10 мВ до 2,5 В (размах) на нагрузке 50 Ом
Интегрированный цифровой вольтметр (опция DSOXDVM)
Функции СКЗ напряжения постоянного/переменного тока (от 20 Гц до 100 кГц), напряжение постоянного тока, частота (от 1 Гц до полосы пропускания осциллографа)
Разрешение напряжение постоянного/переменного тока: 3 разряда; частота: 5 разрядов
Скорость измерений 100 измерений/c
 Дисплей 8,5-дюймовый цветной ЖК дисплей WVGA
 Тип 480 точек по вертикали, 800 точки по горизонтали, 64 уровня яркости
 Скорость обновления DSO/MSOX2000A: 50000 осцилограмм/с
Внутренняя память запоминание 2 сигналов или до 10 установок
Внешний USB накопитель поддерживаются стандартные USB флэш-накопители
Локализация интерфейс пользователя, встроенная справочная система, накладки на переднюю панель, руководство по эксплуатации доступны на 11 языках, в том числе на русском

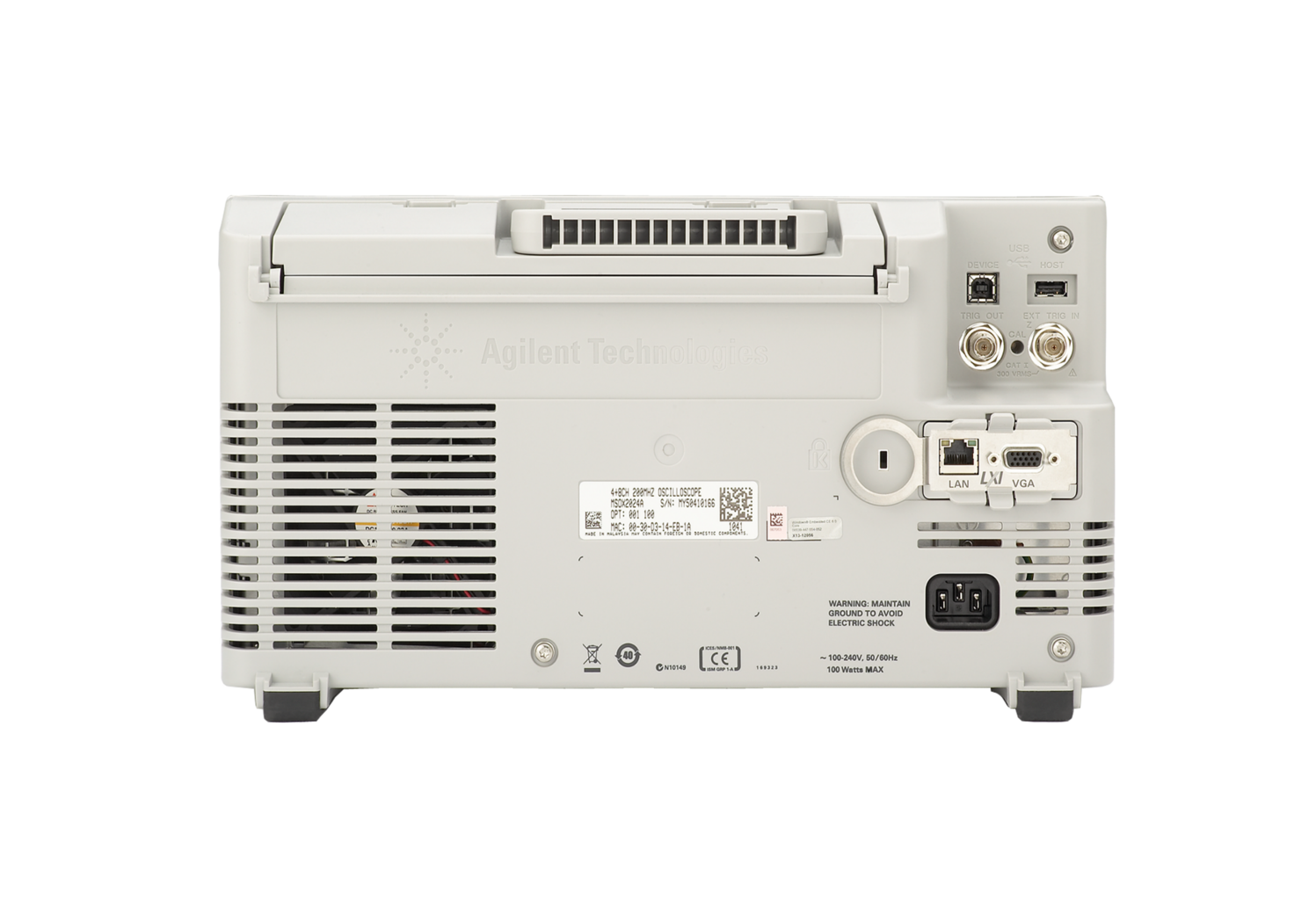

Порты ввода-вывода один порт устройства USB 2.0 High-Speed на задней панели, два хост-порта USB 2.0 High-Speed на передней и задней панели дополнительные порты LAN и VGA (опция DSOXLAN), GPIB (опция DSOXGPIB)
Габаритные размеры 380,6 мм (ширина) х 204,4 мм(высота) х 141,5 мм (глубина)
Масса (без упаковки) 4,08 кг
