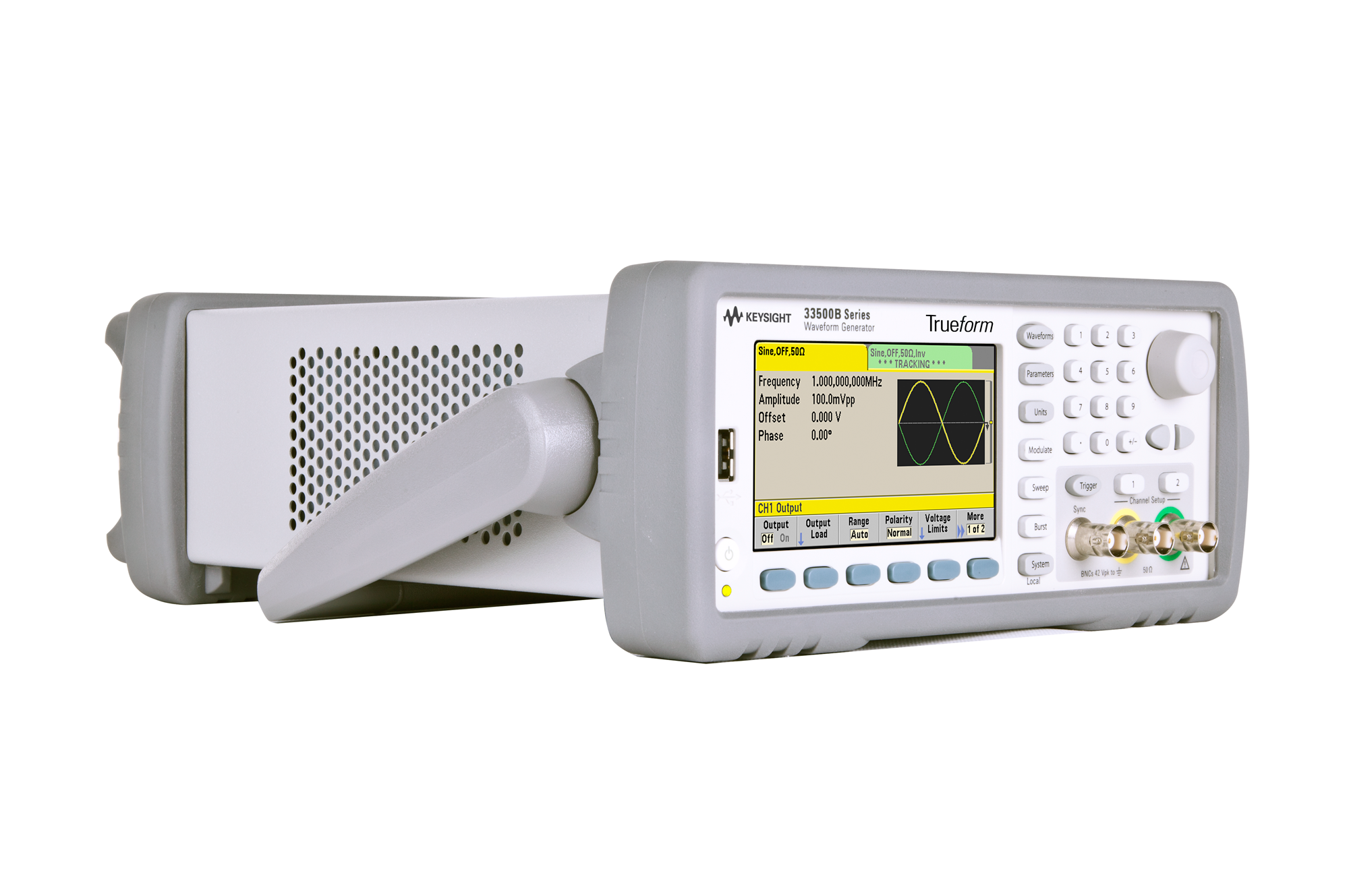

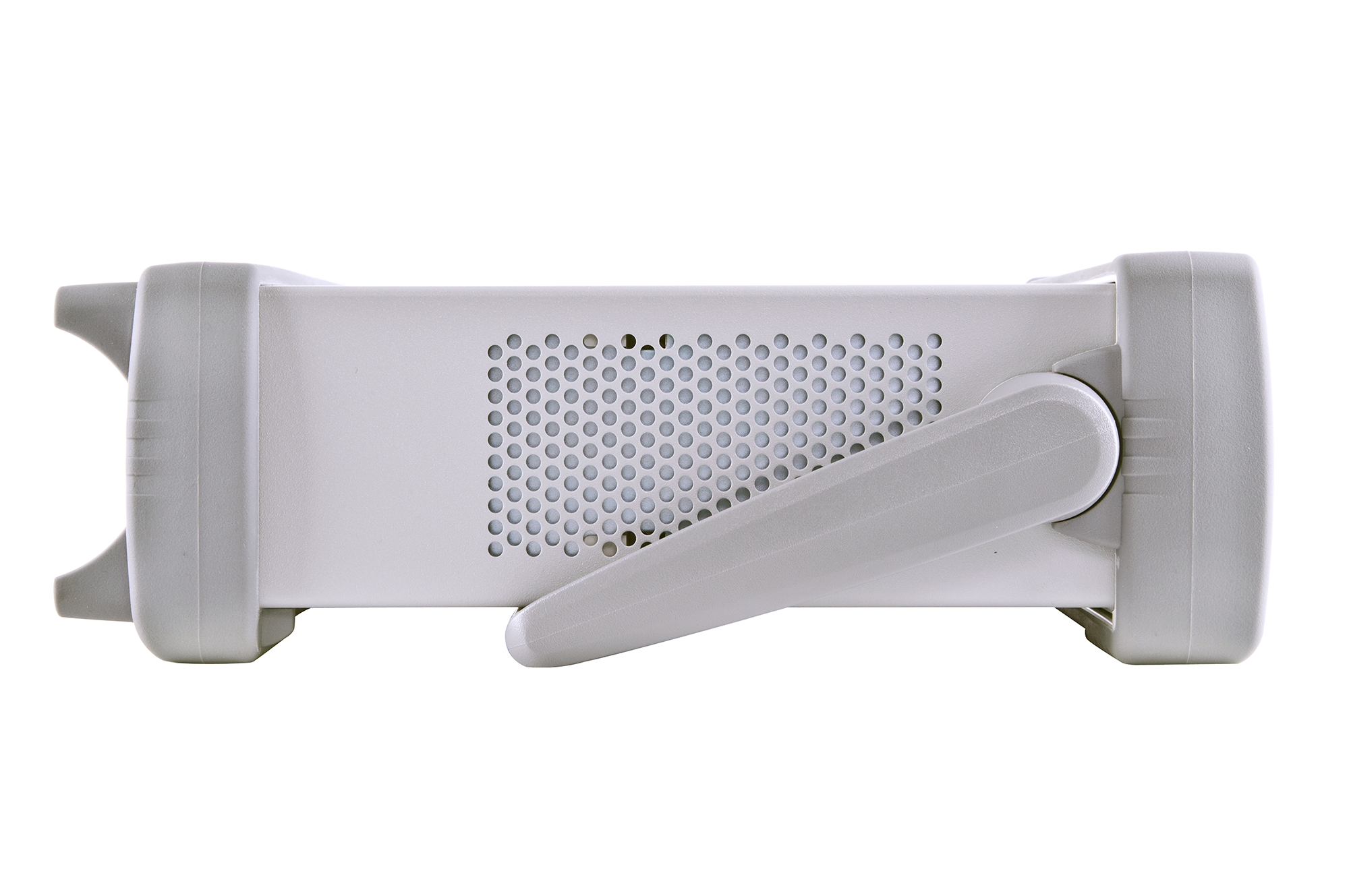

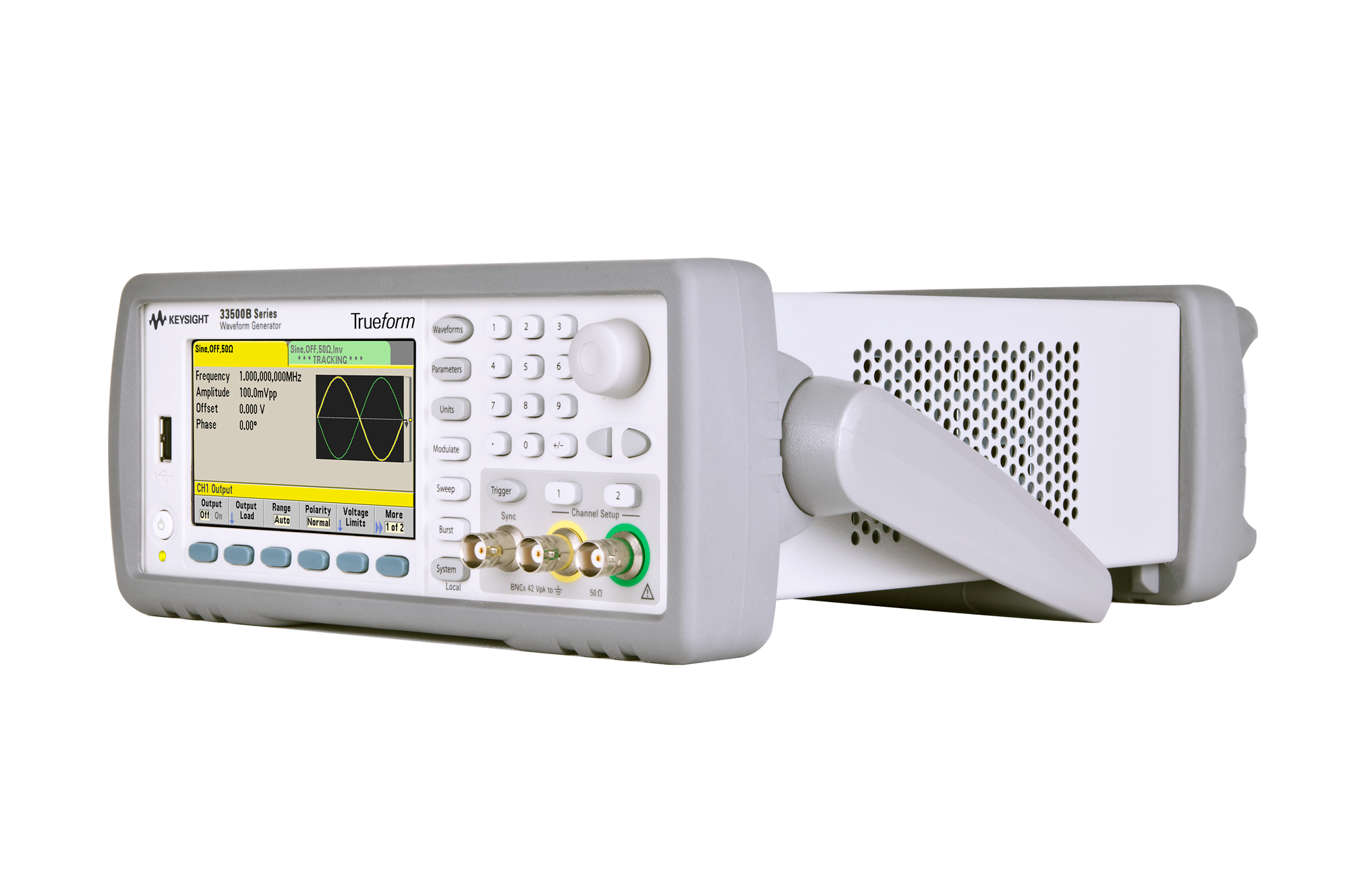

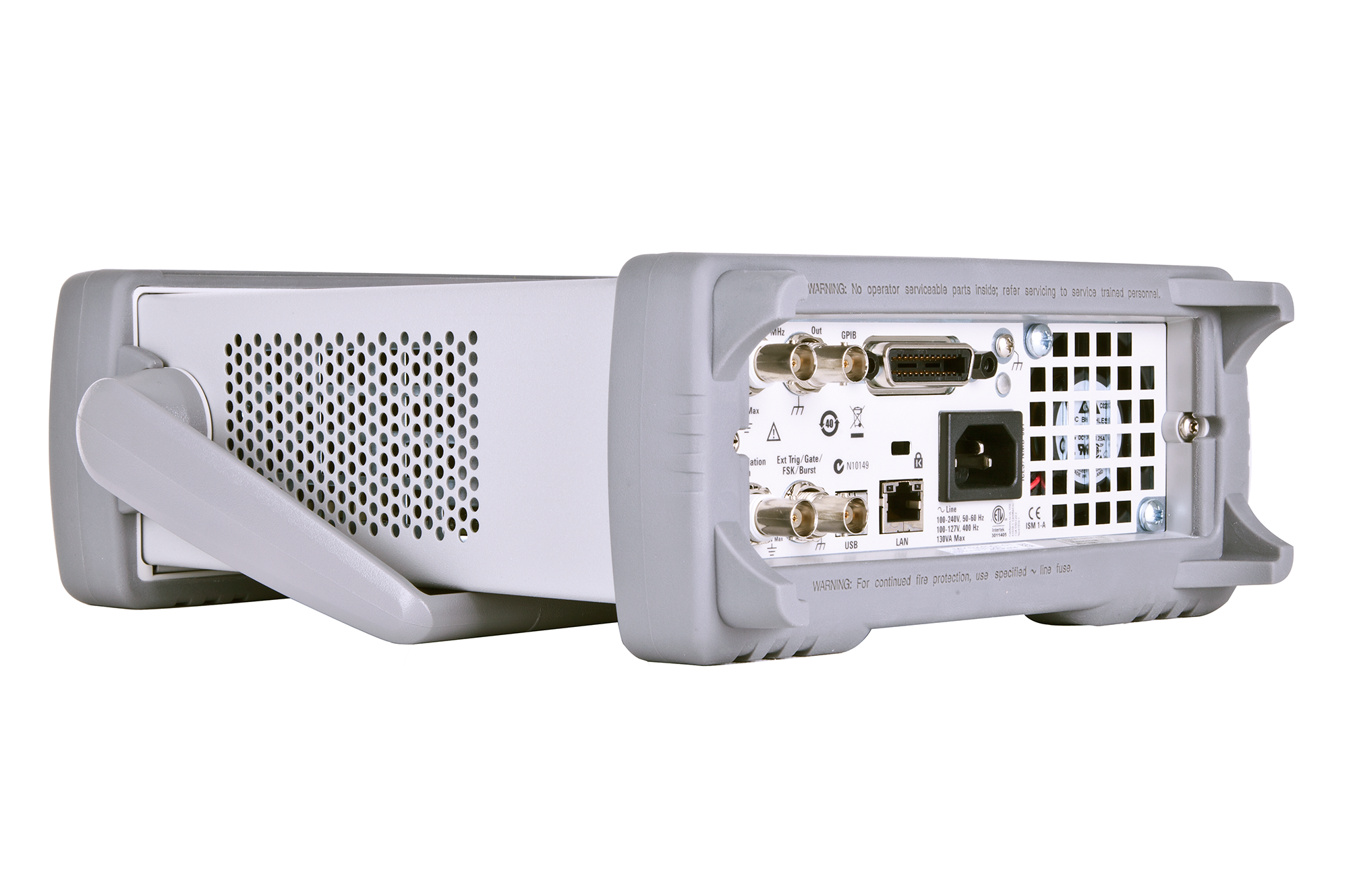

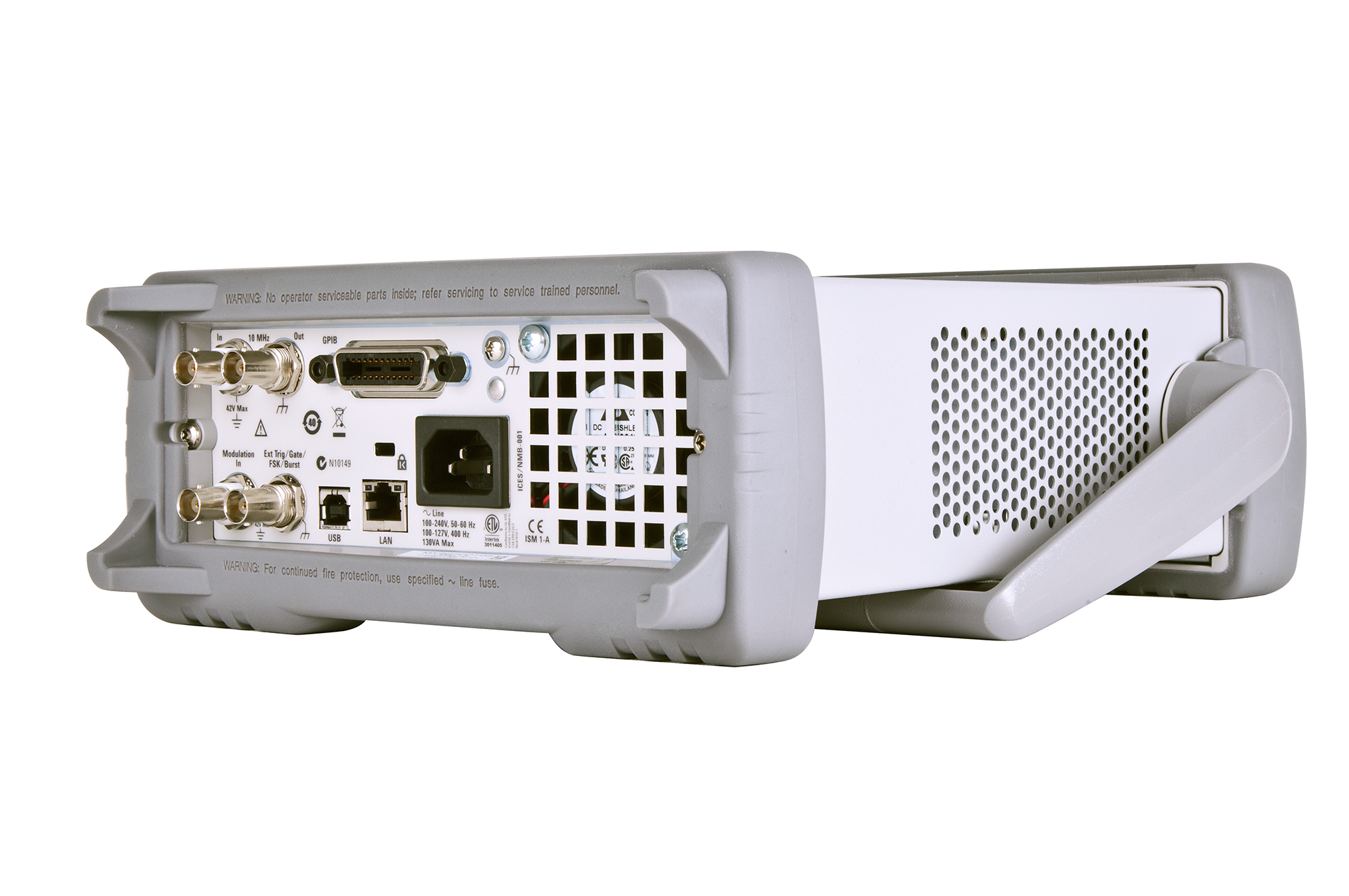

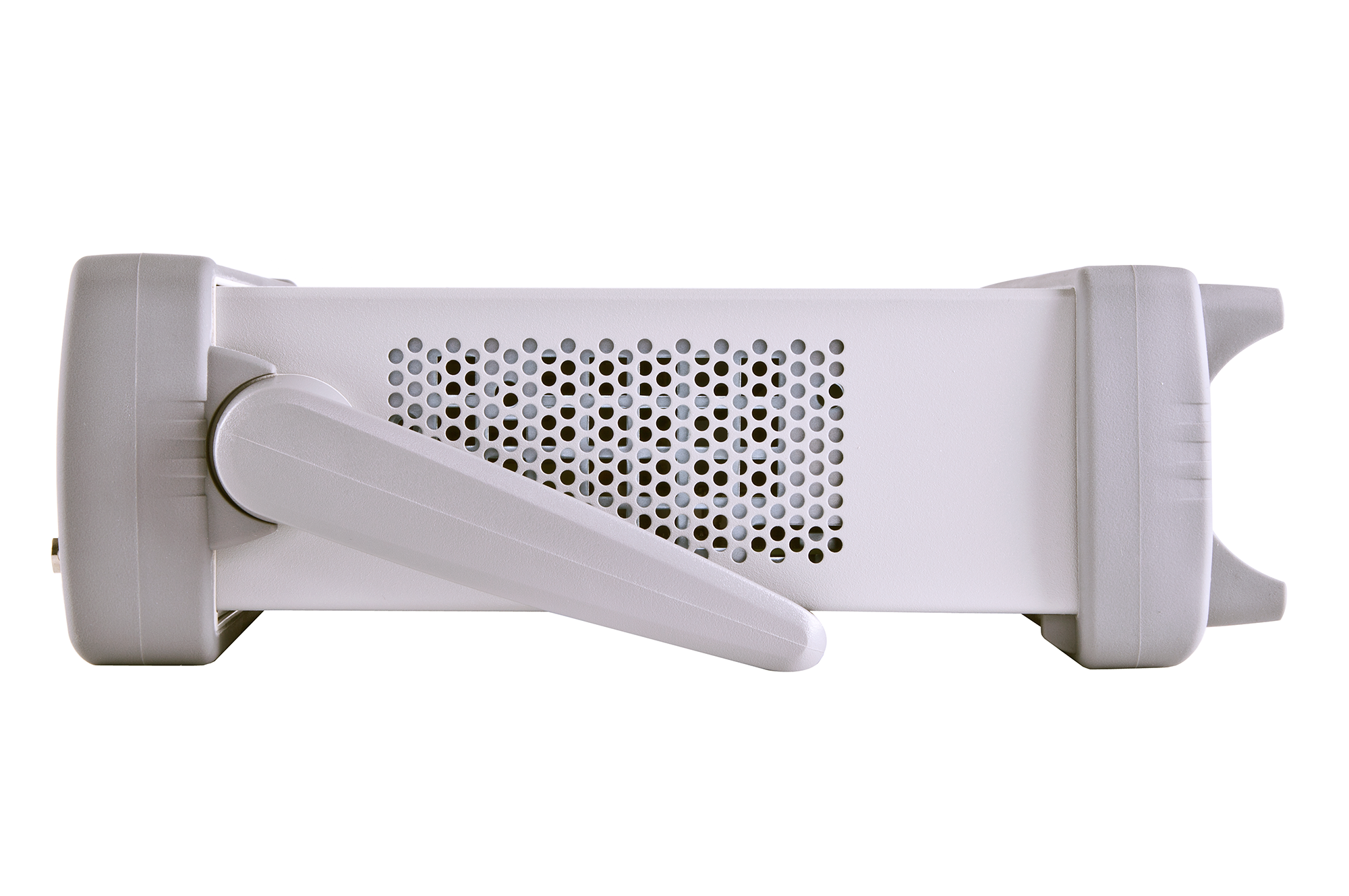

Генератор сигналов Keysight (Agilent) 33510B

Генератор сигналов Keysight (Agilent) 33510B

Госреестр
Рейтинг:
174 635 руб.
Поделиться
Госреестр Да
Серия 33500B
Кол-во каналов 2
Диапазон частот 20 МГц
  • Описание
  • Характеристики
  • Файлы
  • Аксессуары
  • Дополнительные опции

Ключевые возможности и технические характеристики

Уникальная технология Trueform

  • Широкие возможности по генерации различных сигналов для самых ответственных измерений
  • Исключительная чистота сигналов: уровень гармонических искажений в 5 раз ниже, чем у аналогичных приборов
  • Более точная синхронизация: при генерации импульсных сигналов в частотном диапазоне до 20 МГц уровень джиттера в 10 раз ниже, чем у аналогичных приборов
  • Дополнительная функция создания сигналов произвольной формы по точкам с возможностью многократного последовательного воспроизведения сегментов сигнала позволяет с более высокой точностью генерировать задаваемые пользователем сигналы

Основные возможности прибора

  • Частота дискретизации 160 Мвыб./с обеспечивает более высокое разрешение по времени для сигналов произвольной формы
  • Амплитуда выходного сигнала от 1 мВ до 10 В (размах) с разрешением 16 бит
  • Объем памяти (с опцией генерации сигналов произвольной формы): 1 Мточек в стандартной комплектации с возможностью расширения до 16 Мточек
  • Интерфейсы USB, LAN (LXI-C) и GPIB в стандартной комплектации для быстрого и удобного подключения к ПК или локальной сети

Создание и редактирование сигналов (с опцией генерации сигналов произвольной формы)

  • Расширенные возможности по созданию и редактированию сигналов с помощью программного обеспечения 33503A BenchLink Waveform Builder Pro и Basic
  • Создание сигналов с передней панели с помощью встроенного редактора
  • Возможность захвата сигналов с помощью осциллографа с последующей их загрузкой в генератор
  • Создание сигналов с помощью MATLAB, Microsoft Excel и других программ с последующей их загрузкой в генератор

Описание

Утвержденный тип СИУтвержденный тип средств измерений.
Внесен в Государственный реестр средств измерений за номером 53565-13.

Генераторы сигналов серии 33500B с уникальной технологией Keysight Trueform обеспечивают высочайшее качество выходного сигнала, более широкие возможности и гибкость по сравнению с традиционными генераторами на основе технологии прямого цифрового синтеза. Приборы позволяют генерировать широкий спектр сигналов для использования в самых ответственных приложениях.

Диапазон частот генератора сигналов 33510B может быть расширен до 30 МГц. Кроме того, в прибор может быть добавлена опция генерации сигналов произвольной формы.



Параметры 33509B
33511B
33510B
33512B
33519B
33521B
33520B
33522B
Количество каналов 1 2 1 2
Частотный диапазон 20 МГц 30 МГц
Формы сигнала
Для всех моделей Синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, шумовой, псевдослучайная двоичная последовательность
Дополнительно для моделей 33509B, 33510B, 33519B, 33520B Кардиологический, с экспоненциальным фронтом и срезом, Гауссовый импульсный и другие
Сигналы произвольной формы
Для моделей 33509B, 33510B, 33519B, 33520B нет
Для моделей 33511B, 33512B, 33521B, 33522B 1 Мточек (до 16 Мточек опционально)
Режимы работы Непрерывный, модуляция, частотное свипирование, всплески, строб-импульс
Виды модуляции АМ, ЧМ, ФМ, Чмн, Фмн, ШИМ, суммирование (несущая+модулирующая)
Синусоидальный сигнал
Диапазон 1 мкГц - 20 МГц 1 мкГц - 30 МГц
Разрешение 1 мкГц 1 мкГц
Прямоугольный и импульсный сигналы
Диапазон 1 мкГц - 20 МГц 1 мкГц - 30 МГц
Разрешение 1 мкГц 1 мкГц
Минимальная длительность импульса 16 нс 16 нс
Разрешение 100 пс 100 пс
Треугольный и пилообразный сигналы
Диапазон 1 мкГц - 200 кГц
Разрешение 1 мкГц
Шумовой сигнал
Диапазон 1 мГц – 20 МГц 1 мГц - 30 МГц
Псевдослучайная двоичная последовательность
Разрешение 1 мБит/с – 50 Мбит/с
Длина последовательности 2m-1, где m = 7, 9, 11, 15, 20, 23
Сигнал произвольной формы (для моделей 33511B/12B/21B/22B)
Длина записи сигнала 8 точек - 1 Мточек (до 16 Мточек опционально)
Частота дискретизации 1 мкВыб/с - 250 МВыб/с
Разрешение по амплитуде 16 бит
Последовательности сигналов произвольной формы (для моделей
Длина сегмента 8 точек - 1 Мточек (до 16 Мточек опционально)
Длина последовательности 1 - 512 сегментов
Количество повторений сегментов 1- 1х106 или бесконечное
Выходной импеданс 50 Ом
Выходное напряжение
На нагрузке 50 Ом 1 мВ - 10 В
На разомкнутой цепи 2 мВ - 20 В
Разрешение 4 разряда
Единицы Впп, Вскз, дБм
Погрешность 1% ± 1 мВ
Точность установки частоты
Стандартно ± 2 ppm ± 15 пГц
С опцией 010 ± 0,1 ppm ± 15 пГц
Свипирование
Виды Линейное, логарифмическое, по списку (до 128 частот, задаваемых пользователем)
Направление Вверх и вниз
Режимы работы Работа в 2-канальном режиме (для моделей 33519B/20B/21B/22B) Независимые каналы, комбинирование параметров каналов, сложение, вычитание или равенство каналов
Комбинирование каналов Нет, частота, амплитуда, смещение по постоянному сигналу
Отношение фаз 0o - 360o

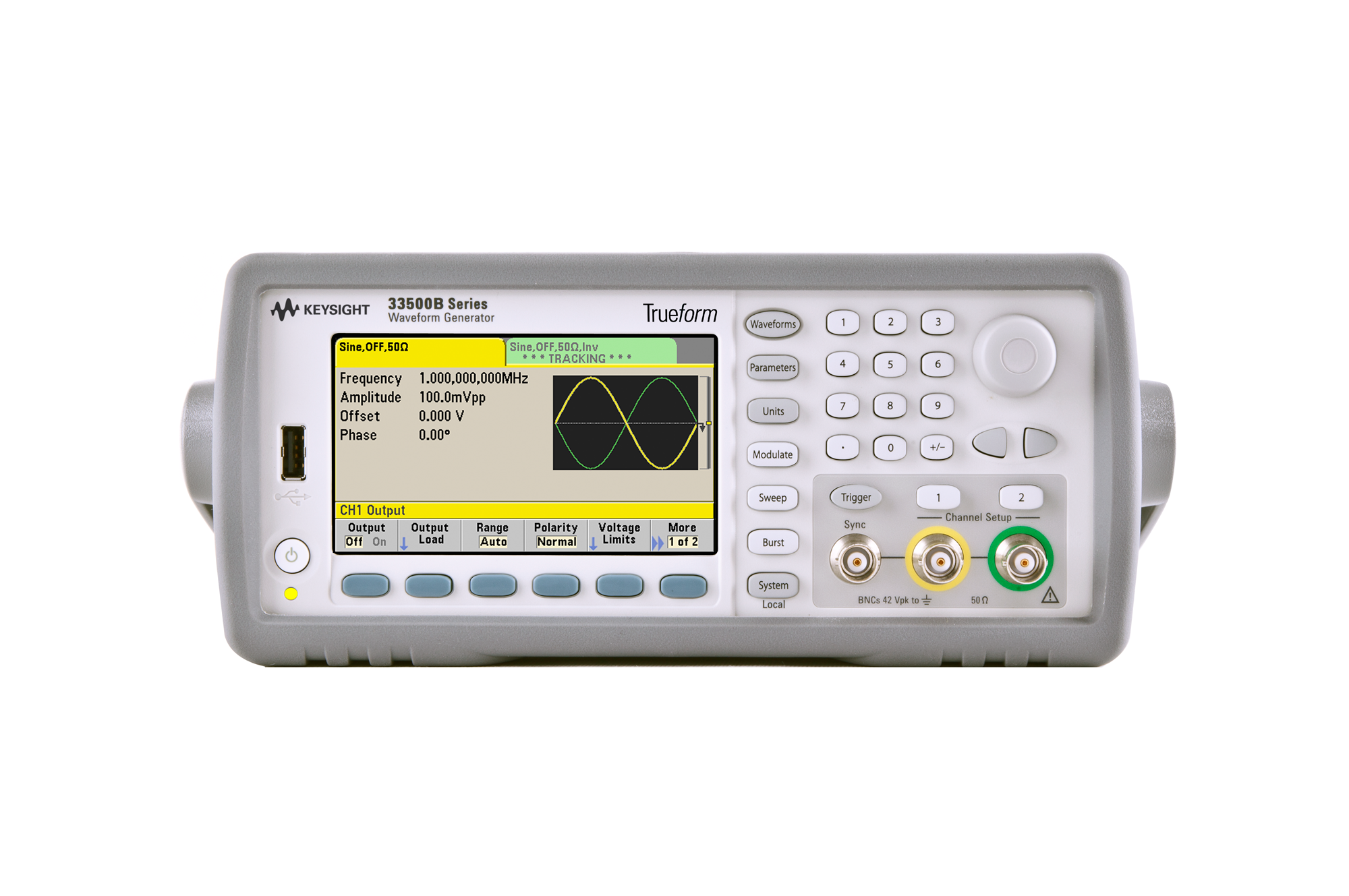

Дисплей 4,3-дюймовый цветной TFT WQVGA, светодиодная подсветка

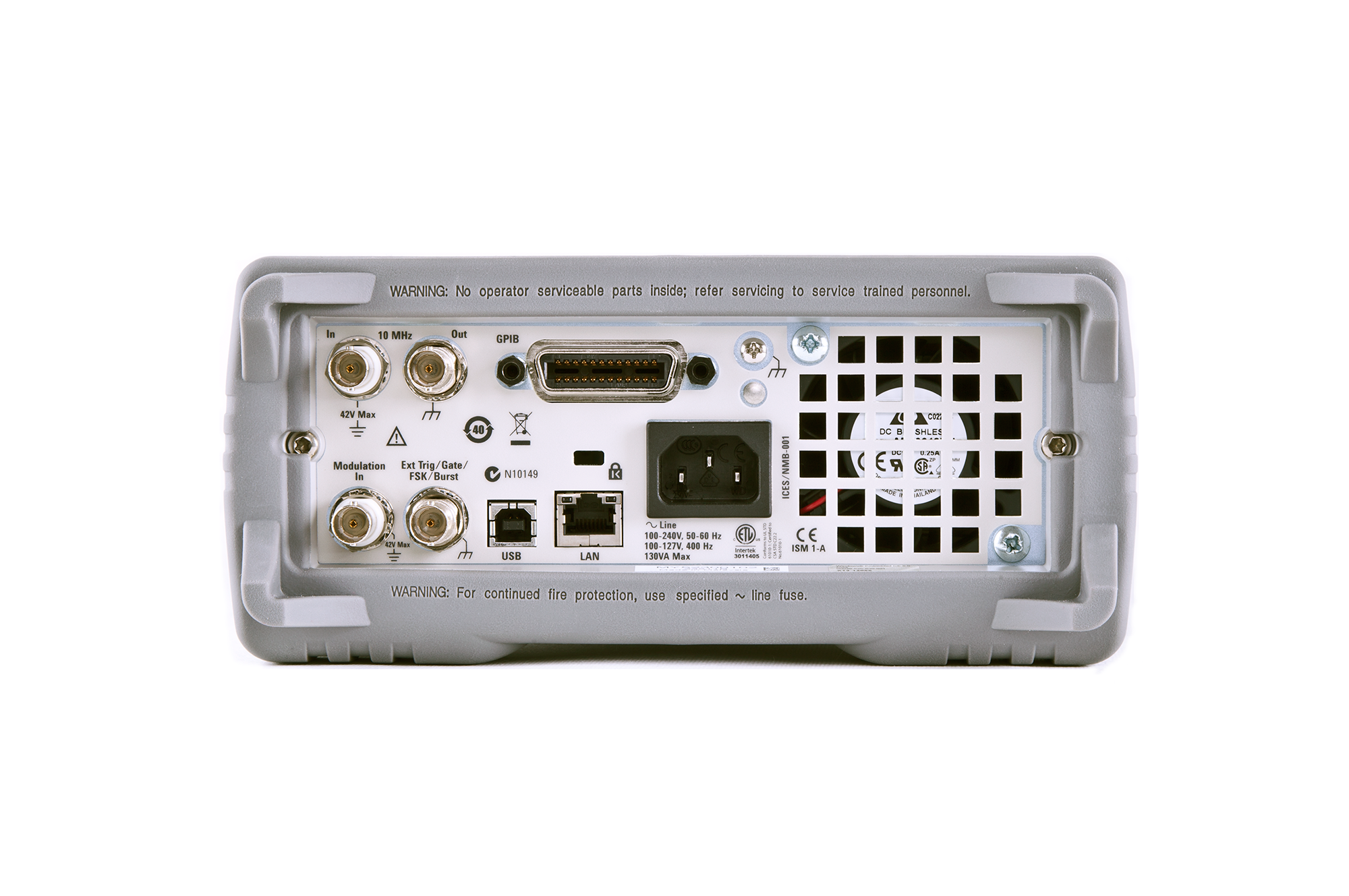

Интерфейсы USB2.0, LAN, cоответствие классу С стандарта LXI
Габаритные размеры 261,1 мм x 103,8 мм x 303,2 мм
Вес 3,3 кг
