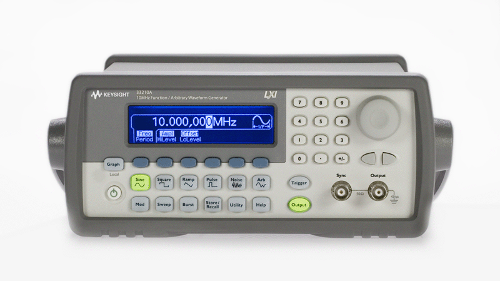

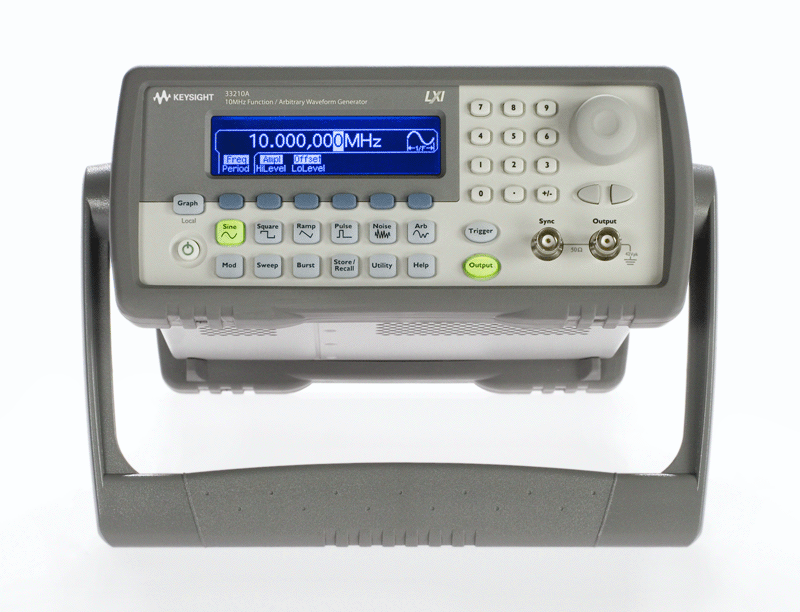

Генератор сигналов Keysight (Agilent) 33210A

Генератор сигналов Keysight (Agilent) 33210A

Госреестр
Рейтинг:
88 511 руб.
Поделиться
Госреестр Да
Серия 33200A
Кол-во каналов 1
Диапазон частот 10 МГц
  • Описание
  • Характеристики
  • Файлы
  • Аксессуары
  • Дополнительные опции

Ключевые возможности и технические характеристики

Основные возможности

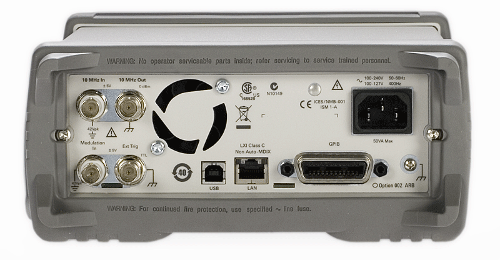

  • Интерфейсы USB, GPIB и LAN (LXI)
  • Цветной графический дисплей для визуального контроля настроек сигнала
  • Возможность синхронизации работы нескольких приборов для создания многоканальной системы (опция 001)

Генерация сигналов

  • Генерация синусоидальных и прямоугольных сигналов в диапазоне частот до 10 MГц
  • Создание сигналов произвольной формы (опция 002): разрядность 14 бит, частота дискретизации 50 Мвыб./с, объем памяти 8 тыс. точек
  • Возможность генерирования пилообразного и треугольного сигналов, шума, импульсных сигналов с регулируемой длительностью фронта, напряжения постоянного тока
  • Генерация сигналов с AM, ЧМ и ШИМ модуляцией, качание частоты по линейному и логарифмическому закону и пакетный режим в стандартной комплектации

Создание и редактирование сигналов

  • Программное обеспечение BenchLink Waveform Builder Pro для создания и редактирования специализированных сигналов

Описание

Утвержденный тип СИУтвержденный тип средств измерений.
Внесен в Государственный реестр средств измерений за номером 32993-09.

Keysight 33210A представляет собой генератор сигналов стандартной и произвольной формы и генератор импульсов с частотой до 10 МГц. Он обеспечивает генерирование сигналов стандартной формы, импульсов, а также сигналов произвольной формы (с опцией 002) с высокой стабильностью по частоте и малым коэффициентом искажений.

  • Демонстрационный видеоролик о возможностях генератора Keysight 33210A
  • Руководство по применению «10 Hints for Getting More From Your Function Generator» («10 рекомендаций по повышению эффективности использования генератора сигналов специальной формы»)
Диапазон частот 0 - 10 МГц; Формы сигнала: синус, прямоугольный, импульсный, пилообразный, треугольный, шумовой и напряжение постоянного тока; Сигналы произвольной формы с разрешением 12 бит, с частотой дискретизации 50 МГц и длительностью записи 8К точек; Виды модуляции: амплитудная (AM), частотная (ЧМ), фазовая (ФМ), частотная манипуляция (ЧМн) и широтно-импульсная (ШИМ); Свипирование частоты по линейному и логарифмическому закону, пакетный режим; Напряжение выходного сигнала от 10 мВ до 10 В (на нагрузке 50 Ом); Графический режим для визуального отображения формы сигнала; Интерфейсы USB, GPIB и LAN.

Параметры Значения
Выходные параметры Частотный диапазон 1 мГц - 10 МГц
Разрешение 1 мГц
Выходной уровень 10 мВ…10 В пик-пик на нагрузке 50 Ом
Синусоида Погрешность установки уровня на 1 кГц ± (1%+1 мВ)
Неравномерность АЧХ относительно 1 кГц 0,1 дБ при частоте менее 100 кГц,
0,2 дБ для частот от 100 кГц до 5 МГц,
0,3 дБ для частот от 5 МГц до 10 МГц.
Коэффициент гармоник ≤-70 дБн (0,04%) от 0 до 20 кГц,
< -65 дБн от 20 кГц до 100 кГц,
< -50 дБ от 100 кГц  до 1 МГц,
< -40 дБн от 1 МГц до 10 МГц
Постоянное смещение Диапазон (пик. знач. AC+DC) ±5 В на нагрузке 50 В
Погрешность установки ±2%
Меандр Частотный диапазон 1 мГц - 10 МГц
Время нарастания/спада < 20 нс
Выброс < 2%
Перестраиваемая скважность 20% - 80% (до 5 МГц),
40% - 60% (до 10 МГц)
Погрешность установки скважности ±1%
Джиттер 1 нс
Пила, треугольник Диапазон частот 1 мГц – 100 кГц
Нелинейность < 0,1%
Перестраиваемая скважность 0,0% – 100,0%
Импульс Диапазон частот 1 мГц – 5 МГц
Длительность импульса От 40 нс
Перестраиваемое время нарастания От 20 до 100 нс
Выброс < 2%
Джиттер 300 пс
Шум Полоса частот (белый шум) 7 МГц
АМ, ЧМ Формы несущей Синус, меандр
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота от 2 мГц до 20 кГц)
Девиация частоты До 5 МГц (пиковая)
Коэффициент АМ 1…120 % (АМ); разрешение 0,1 %
Общие данные Напряжение питания 220 В (± 15 %), 50 / 60 Гц
Габаритные размеры 261 х 104 х 303 мм
Масса 3,4 кг
