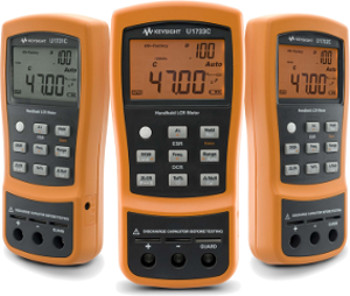

Ручной измеритель LCR Keysight U1731CU1732CU1733C
-
Этот измеритель сертифицирован согласно следующим требованиям к безопасности и ЭМС:
-
IEC 61010-1:2001/EN 61010-1:2001 (2-я редакция)
-
IEC 61010-1:2001/ EN61010-1:2001 (2-я редакция)
-
IEC 61326-1:2005/EN 61326-1:2006
-
Канада: ICES/NMB-001: выпуск 4, июнь 2006 г.
-
Австралия/Новая Зеландия: AS/NZS CISPR11:2004
ВНИМАНИЕ!
Надпись «ВНИМАНИЕ!» предупреждает об опасности. Ею обозначаются те процедуры, работы, замеры, другие подобные регламенты, при пренебрежении правилами исполнения которых, может последовать не только повреждение самого измерительного оборудования но и потеря важной информации. Перед началом их выполнения следует внимательно изучить все особенности и строго им следовать.
ОСТОРОЖНО!
Надпись «ОСТОРОЖНО!» означает опасность. Ею помечены те процедуры, методики, регламенты, следствием неправильного исполнения которых (несоблюдения) может стать возникновение аварийной ситуации, травмирование или смерть пользователя, других людей находящихся в непосредственно близости. Не выполняйте никаких измерительных, других работ, пока все требования, указанные в сообщении, помеченном надписью «ОСТОРОЖНО» не будут исполнены.
|
|
Клемма заземления |
|
|
Абсолютная защита оборудования посредством двойной изоляции или усиленной изоляции |
|
|
Внимание! Опасность поражения электрическим током |
|
|
Другие опасности (подробная информация приводится в данном руководстве и помечена маркировкой «ОСТОРОЖНО!» или «ВНИМАНИЕ!») |
Убедитесь, что в комплект поставляемых с измерителем LCR аксессуаров входят следующие:
-
комплект измерительных щупов (проводов) с зажимами «крокодил».
-
щелочная батарея на 1,5 В.
-
Краткое руководство по эксплуатации ручных измерителей U1731C/U1732C/U1733C.
-
Сертификат калибровки.
При отсутствии или повреждении какого-либо элемента из данного списка, сохраните упаковку, в которой был получен прибор, и обратитесь к сотрудникам нашей компании.
ПРИМЕЧАНИЕ
Описания и инструкции, приведенные в данном руководстве, предназначены для ручных измерителей LCR U1731C, U1732C и U1733C.
В качестве иллюстраций использовалась модель U1733C.
В качестве источника питания устройства используется щелочная батарея напряжением 9 В (входит в комплект).
-
Отключите прибор, отсоедините измерительные провода от разъемов.
-
Поднимите подставку и с помощью отвертки открутите винт крепления.
-
Удалите с батарейного отсека крышку, найдите метки полярности.
-
Вставьте батарею, поставьте на место крышку, закрутите винт.
Чтобы включить питание измерителя LCR, нажмите однократно на кнопку включения.
ОСТОРОЖНО!
Не превышайте предельные значения входных параметров, чтобы не вывести прибор из строя. Не подавайте напряжение на входные клеммы. Перед тестирования конденсаторов их необходимо разрядить.
ПРИМЕЧАНИЕ
Измеритель LCR имеет возможность удаленной регистрации данных. Для ее реализации необходим кабель ИК-USB (U5481A, не входит в комплектацию) и специализированное программное обеспечение Keysight GUI Data Logger.
Примечание
В разъем для подключения внешнего адаптера питания подается входное напряжение +12 В постоянного тока.
|
Обозначение |
Результат нажатия на время: |
|
|
|
Менее 1 секунды |
Дольше 1 секунды 1 |
|
|
Включение и выключение измерителя LCR. |
- |
|
|
Запуск и остановка автоматической идентификации. |
Включение или отключение функции эквивалентного значения последовательного сопротивления (ESR)[a]/ |
|
|
Включение и отключение фиксации текущего значения на экране. |
Запуск или остановка статической записи значений. |
|
|
Переключение между функциями измерения коэффициент затухания (D), добротности (Q) и угла сдвига фаз (0). |
Включение или выключение режима сравнения по пределам. |
|
|
Выбор частоты измерений. |
Включение или отключение режима сопротивления постоянному току (DCR)[b] |
|
|
Отключение автовыбора диапазона и установка пределов вручную. |
Включение автовыбора диапазона. |
|
|
Переключение между измерениями импеданса (Z), индуктивности (L), емкости (C) и сопротивления (R). |
Переключение между тестированием параллельной и последовательной цепи. |
|
|
Включение режима допуска. |
Включение или выключение подсветки экрана[с] или отключение допуска (если он включен). |
|
|
Переход в режим относительных (обнуленных) измерений. |
Переход в режим калибровки по открытой/замкнутой цепи для выбранного диапазона и частоты измерений. |
[a] Только автовыбор диапазона. При замере емкости (C) режим ESR активирован по умолчанию.
[b] Только для модели U1733C. При замере индуктивности (L) режим DCR включен по умолчанию.
[c] Только для моделей U1732C и U1733C.
Измерение LCR
Нажмите кнопку , чтобы автоматически определить и выбрать соответствующую функцию основного измерения (L, C или R), функцию дополнительного измерения (D, Q или Ɵ) и режим измерения (параллельный или последовательный) для тестируемого устройства (ТУ).
ПРИМЕЧАНИЕ
По умолчанию после включения прибора активируется функция Ai. Слева на экране дисплея высвечивается значок .
-
мигает, когда прибор определяет функцию измерения и режим.
-
Активируйте кнопку еще раз, когда отображается , для выхода из режима Ai.

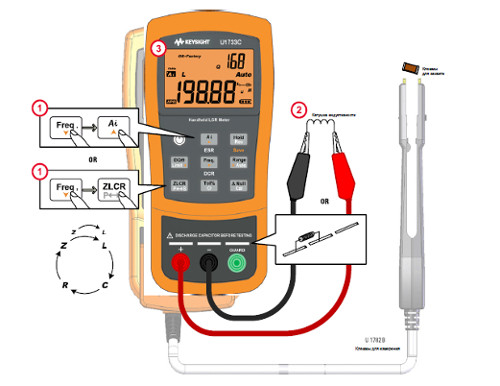

Процедура измерения LCR

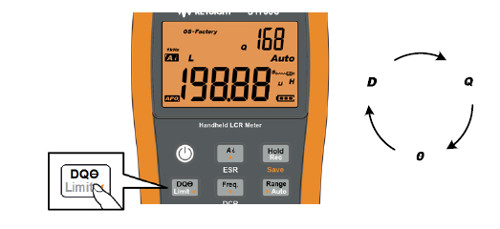

Дополнительные измерения

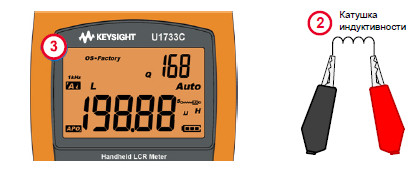

Замер индуктивности (L)

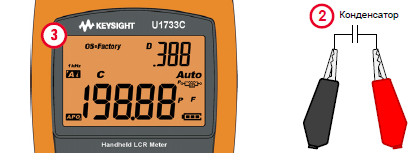

Измерение емкости (C)

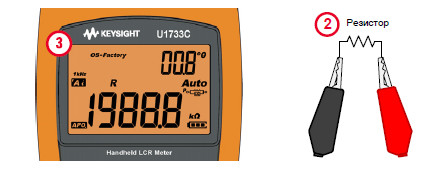

Замер сопротивления (R)
