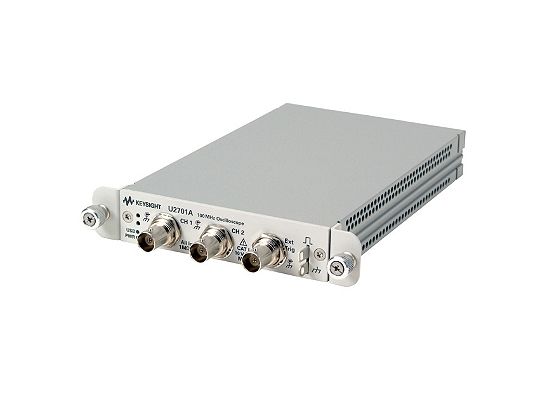

Осциллограф модульный с шиной USB Keysight (Agilent) U2701A

Осциллограф модульный с шиной USB Keysight (Agilent) U2701A

Госреестр
Рейтинг:
100 376 руб.
Поделиться
Госреестр Да
Серия InfiniiVision 2000X
Кол-во каналов 2
Объем памяти 32 Мвыб
Полоса пропускания, МГЦ 100
  • Описание
  • Характеристики

Основные возможности

  • 100 МГц
  • 2 аналоговых канала
  • Более точный анализ электронных устройств благодаря глубокой памяти 32 Мвыб и частоте дискретизации 1 Гвыб/с
  • Функция Plug-and-Play упрощает настройку
  • Развитая систем запуска, автоматические измерения, математические функции и др.

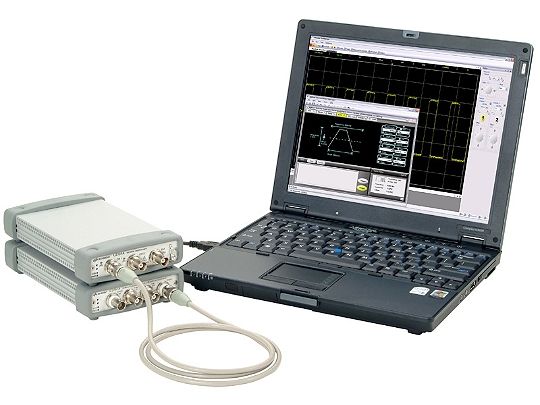

  • Пакет программ Keysight Measurement Manager (KMM) делает конфигурирование измерений более удобным
  • Интерфейс USB 2.0 упрощает документирование результатов измерений


Комплектация

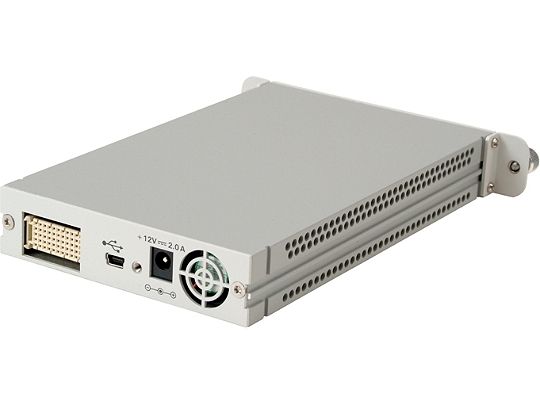

  • Адаптер переменного/постоянного тока 12 В, 2 A и кабель питания
  • Интерфейсный кабель USB с разъемами Standard A и Mini-B
  • Комплект для монтажа в шасси
  • Компакт-диск Keysight Automation-Ready (содержит набор библиотек ввода/вывода Keysight IO Libraries Suite)
  • Компакт-диск с кратким руководством по вводу в эксплуатацию модульных приборов Keysight с шиной USB и справочной информацией
  • Краткое руководство по работе с программой Keysight Measurement Manager (KMM)
  • Сертификат калибровки


Осциллографические каналы
Полоса пропускания (на уровне - 3 дБ)
U2701A от 0 до 100 МГц
U2702A от 0 до 200 МГц
Запуск по осциллографическим каналам
Чувствительность запуска < 10 мВ/дел: 1 дел или 5 мВ (большее из значений)
≥ 10 мВ/дел: 0,6 дел
Система сбора данных
Реальновременная частота дискретизации
2 чередующихся канала 1 Гвыб/с
по каждому каналу 500 Мвыб/с
Стандартная глубина памяти Нормальный запуск Однократный запуск
2 чередующихся канала 32 Мвыб 64 Мвыб
по каждому каналу 16 Мвыб 32 Мвыб
Разрешение по вертикали 8 бит
Режим обнаружения пиков Есть
Усреднение любое число от 1 до 999
Фильтр Интерполяция Sin[x])/x для коэффициентов развёртки от 1 нс/дел до 100 нс/дел
Режимы развёртки Auto (автоматический), Normal (по условию запуска), Single (однократный)
Система вертикального отклонения
Осциллографические каналы одновременный сбор данных по каналам 1 и 2
При связи по переменному току U2701A: от 3,5 Гц до 100 МГц U2702A: от 3,5 Гц до 200 МГц
Расчётное время нарастания U2701A: 3,5 нс U2702A: 1,75 нс
Реальновременная полоса пропускания U2701A: 100 МГц U2702A: 200 МГц
Коэффициенты отклонения от 2 мВ/дел до 5 В/дел (1 MОм)
Макс. входное напряжение 30 В СКЗ, 42 В (пик. значение), кат. защиты CAT I
Диапазон смещения ± 4 дел
Динамический диапазон ± 4 дел
Входной импеданс 1 МОм (≈16 пФ)
Связь по входу по переменному току (AC), постоянному току (DС),заземление входа
Ограничение полосы пропускания 25 МГц
Горизонтальная развертка
Коэффициенты развертки от 1 нс/дел до 50 с/дел
Погрешность временной базы 20х10-6
Диапазон задержки
до запуска –100%
после запуска +100%
Режимы развертки Main (основная), Roll (прокрутка), XY
Положение точки отсчета времени Center (центр)
Система запуска
Источники канал 1 (Ch 1), канал 2 (Ch 2), внешний (Ext)
Режимы Normal (по условию запуска), Single (однократный), Auto (автоматический)
Время удерживания запуска 60 нс
Режимы запуска по перепаду, длительности импульса, ТВ сигналу
Автонастройка нажатием одной клавиши автоматически настраиваются все каналы
Запуск по осциллографическим каналам
Диапазон (внутреннний запуск) ± 4 деления от центра экрана
Вид связи в тракте запуска AC (связь по переменному току, < 15 Гц),
LF Reject (подавление низкочаст. помех, ≈ 35 кГц),
HF Reject (подавление высокочаст. помех, ≈ 35 кГц)
Внешний (EXT) запуск
Входной импеданс 1 МОм: ≈ 16 пФ
Макс. входное напряжение 30 В СКЗ, 42 В (пик. значение), кат. защиты CAT I
Диапазон связь по постоянному току:
уровень запуска ±1,25 В и ±2,5 В
Длительность импульса запуска
Чувствительность уровня запуска > 2,5 нс
Для установки диапазона ±1,25 В от 0 до 100 МГц: 100 мВ
> 100 МГц: 200 мВ
Для установки диапазона ±2,5 В от 0 до 100 МГц: 250 мВ
> 100 МГц: 500 мВ
Дисплей
Интерполяция Sin[x]/x
Виды отображения сигналов точки и вектора
Послесвечение выключено, бесконечное
Формат отображения XY, прокрутка
Измерения и математические функции
Автоматические измерения Результаты непрерывно обновляются. Курсоры отслеживают выбранное измерение.
Амплитудные параметры Размах, макс. значение, мин. значение, среднее значение, амплитуда, уровень вершины, уровень основания, СКЗ (AC), СКЗ (DC), выброс за фронтом, выброс до фронта, пик-фактор, СКЗ отклонение
Временные параметры Частота, период, длительность положительного и отрицательного импульса, коэффициент заполнения для положительного и отрицательного импульса, длительность фронта и среза, задержка, фаза
Частотные параметры Макс. пик
Курсоры
Режимы Ручной
Тип Время, напряжение и частота (БПФ)
Измерения DT, DV, частота, Peak Scan (БПФ), DPeak
Математические функции Сложение, вычитание, умножение, БПФ, деление
Интерфейс Hi-Speed USB 2.0, устройство класса USBTMC 488.2
Соединители BNC
Габаритные размеры (Ш х Г х В) 117,00 х 180,00 х 41,00 мм (с амортизаторами)
105,00 х 175,00 х 25,00 мм (без амортизаторов)
Масса 534 г (с амортизаторами), 482 г (без амортизаторов)
